Transistor-transistor Logic (TTL) merupakan kelas digital sirkuit
dibangun dari Transistor, dan resistor. Disebut transistor-transistor
logika karena fungsi logika (misalnya, AND, NAND,NOR) dilakukan oleh
Transistor. Ada banyak sirkuit terpadu dengan teknologi TTL. Mereka
digunakan dalam berbagai aplikasi seperti komputer, kontrol industri,
peralatan dan instrumentasi tes dan masih banyak lagi kegunaan nya di
bidang instrumentasi.
Gerbang logika adalah rangkaian yang dirancang untuk menghasilkan
fungsi – fungsi logika dasar, AND, OR, dsb. Rangkaian ini dirancang
untuk disambungkan ke dalam susunan rangkaian logika yang lebih besar
dan kompleks untuk penggunaan aplikasi tingkat lanjut.
1. Gerbang AND
Gambar 1.1 Gerbang AND
Gerbang AND seperti pada gambar 1.1 hanya bisa menghasilkan logika atau
input 1 jika semua inputnya bernilai 1. dapat dilihat pada tabel 1.1
yaitu tabel kebenaran dari hasil praktikum yang dilakukan menggunakan
IC TTL 7408.
| A | B | Output |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Tabel 1.1 Tabel kebenaran gerbang AND ( IC TTL 7408 )
2. Gerbang OR

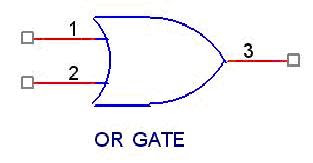

Gambar 1.2 Gerbang OR
Gerbang OR seperti pada gambar 1.2 hanya bisa menghasilkan logika 1
apabila satu, atau lebih, inputnya berada pada logika 1. dengan kata
lain, sebuah gerbang OR hanya akan menghasilkan logika 0 bila semua
inputnya secara bersamaan berada pada logika 0. dapat dilihat pada tabel
1.2 yaitu tabel kebenaran dari hasil praktikum yang dilakukan
menggunakan IC TTL 7432.
| A | B | Output |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
Tabel 1.2 Tabel kebenaran gerbang OR ( IC TTL 7432 )
3. Gerbang NOT ( inverter )
Gambar 1.3 Gerbang NOT ( pembalik )
Gerbang NOT ( inverter ) atau pembalik seperti pada gambar 1.3
digunakan untuk membalikkan suatu kondisi logika artinya bila ada input
logika 1 maka akan menghasilkan output dengan logika 0 dan berlaku juga
untuk kondisi sebaliknya). Pada tabel 1.3 dapat dilihat tabel
kebenaran dari hasil praktikum yang dilakukan menggunakan IC TTL 7404.
Tabel 1.3 Tabel kebenaran gerbang NOT ( IC TTL 7404 )
4. Gerbang NAND ( NOT – AND )
Gambar 1.4 Gerbang NAND
Gerbang NAND ( NOT – AND ) seperti pada gambar 1.4 hanya akan
menghasilkan output dengan logika 0 bila semua inputnya secara bersamaan
berada pada logika 1. gerbang NAND tidak lain adalah sebuah gerbang
AND dengan output yang dibalik. Pada tabel 1.4 dapat dilihat tabel
kebenaran dari hasil praktikum yang dilakukan dengan menggunakan IC TTL
7400.
| A | B | Output |
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Tabel 1.4 Tabel kebenaran gerbang NAND ( IC TTL 7400 )
5. Gerbang NOR ( NOT – OR )
Gambar 1.5 Gerbang NOR
Gerbang NOR ( NOT – OR ) seperti pada gambar 1.5 hanya akan
menghasilkan output dengan logika 1 bila semua inputnya secara bersamaan
berada pada logika 0. kombinasi input lainnya apapun akan menghasilkan
output logika 0. gerbang NOR tidak lain adalah sebuah gerbang OR
dengan output yang dibalik. Pada tabel 1.5 dapat dilihat tabel
kebenaran dari hasil praktikum yang dilakukan dengan menggunakan IC TTL
7402.
| A | B | Output |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |
Tabel 1.5 Tabel kebenaran gerbang NOR ( IC TTL 7402 )
6. Gerbang XOR
Gambar 1.6 Gerbang XOR
Gerbang XOR seperti pada gambar 1.6 hanya akan menghasilkan output
dengan logika 0 jika semua input secara bersamaaan bernilai rendah atau
semua input bernilai tinggi atau dapat disimpulkan gerbang XOR akan
menghasilkan output dengan logika 0 jika inputnya bernilai sama semua.
Gerbang Logika XOR pada Datasheet nama lainnya IC TTL 7486. tabel
kebenarannya dapat dilihat pada tabel 1.6.
| A | B | Output |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Tabel 1.6 Tabel kebenaran gerbang XOR ( IC TTL 7486)
7. Gerbang X – NOR
Gambar 1.7 Gerbang X – NOR
Gerbang X – NOR seperti pada gambar 1.7 hanya akan menghasilkan output
dengan logika 1 jika semua input secara bersamaan nernilai sama.
Gerbang X – NOR tidak lain adalah Gerbang XOR dengan output yang
dibalik. Gerbang Logika X-NOR pada Datasheet nama lainnya IC TTL 74266.
tabel kebenarannya dapat dilihat pada tabel 1.7.
| A | B | Output |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Tabel 1.7 Tabel kebenaran gerbang X – NOR ( IC TTL 74266 )
